射频开关构型挑选

射频开关分为多种构型、范例及技能。最简洁的分类要领为常开电路和常闭电路两种构型。普通而言，未格外标明的开关即为常开电路开关。当一个开关在断电后仍连结原有切换状态，该开关即称为闭锁开关。只有在开关电源被堵截后，闭锁开关才规复至默认状态。固然上述种种构型从外部看法来看并不庞大，但在更大的体系中，其大概对功耗、宁静性、体系庞大度和本钱孕育发生深远影响。

重要的开关构型为路由、多端口、转换、矩阵及旁路构型。种种射频开关常组合利用，以形成更大的开关布局，偶然其还利用具有差别频率举动的信号路径。

最常见的开关定名范例由输入位置个数（也称刀数）及输出位置个数（也称掷数）组成。比方，单刀单掷（SPST）开关为简洁的断流构型，而六刀十掷（6P10T）开关为庞大的矩阵开关。

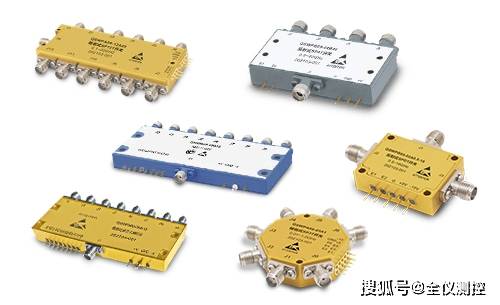

单刀六掷继电器开关

除了上述简洁的构型定名法，某些开关构型还具有通用名称。多端口开关只不外是三掷或更多掷的单刀开关。这些定名偶然还大概造成困扰，双刀双掷（DPDT）开关也可指四端口转换开关。该转换构型可将开关锁定为以下两种模式中的一种：（端口1至端口3）路径+（端口2至端口4）路径；大概（端口1至端口2）路径+（端口3至端口4）路径。

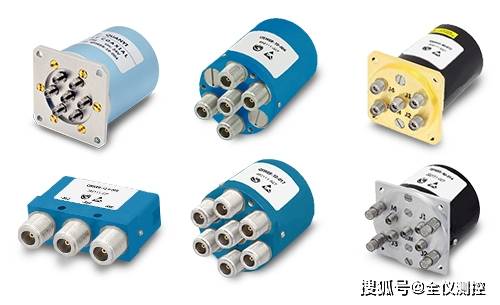

大功率转换继电器开关
