克日，华为“塔山打算”被一自媒体曝光，华为因蒙受制裁使台积电等无法为华为代工，导致华为海思芯片无法生产，华为已在内部启动“塔山打算”并提出明白的计谋目的。

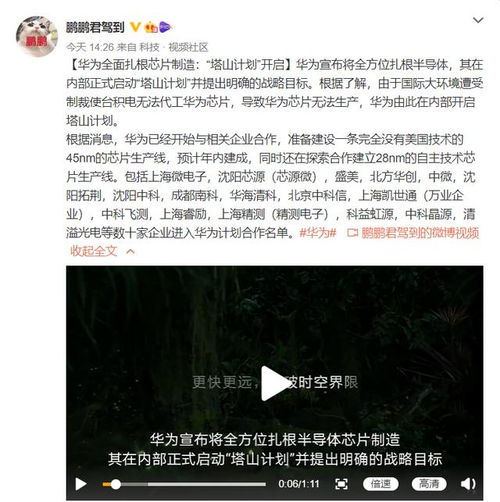

这位大V曝光的塔山打算

据这位曝光大V称，华为已经开始与相干企业互助，预备设置装备摆设一条完全没有美国技能的45nm的芯片生产线，估计年内建成，同时还在探究互助创建28nm的自主技能芯片生产线。

华为“塔山打算”的内部文件中，首批16家相干企业包罗：上海微电子、芯源微、盛美、北方华创、中微公司、沈阳拓荆、中科仪、成都南科、华海清科、北京中科信、上海凯世通（万业企业）、中科飞测、上海睿励、精测电子、科益虹源、中科晶源。

然而，当记者求证真伪时，北方华创、精测电子、芯源微等公司均表现：尚不相识所谓“塔山打算”的相干消息，也未接到相干关照。

芯源微乃至在12日晚，公布危险提示通告，公司现在平常谋划情形正常，未产生庞大改变，不存在应表露而未表露的庞大事变。

晶圆加工

于是我们对该自媒体大V所说的，华为年末前能创建完全没有美国技能的45nm的芯片生产线，举行了探究。

对付开设45nm晶圆厂，资金、设置装备摆设、人才缺一不行。华为唯一不缺的便是钱，但是设置装备摆设和人才这就难说了。

1、跳不外美国的设置装备摆设

晶圆制造两大流程

在晶圆制造历程中，根据工艺流程来说，它分两部门，即前段（Front End）和后段（Back End）工序，芯片的制造历程可也许分为：

1、晶圆处置惩罚工序（Wafer Fabrication）：在晶圆上完成数层元件和电路的制作，形成一粒粒的晶粒；

2、晶圆针测工序（Wafer Probe）：利用针测仪（Probe）对每个晶粒检测电气特性，将分歧格的晶粒标志，再将一整片的硅片切割，支解成一颗颗单独的晶粒。

3、构装工序（Packaging）：将晶粒封装到芯片基座上，并毗连外连针脚，形成一个个我们能看到的芯片；而焊线机（Wire Bonder）则是半导体后道封装工序的要害设置装备摆设，用于完成芯片上焊点与引线框架上焊点的毗连，实现芯片内部电路与外部电路的连通。

Wire bonder按工艺可分为铝线机、金线机和铜线机，分别对应焊接差别功率的芯片。

现在，视觉指导技能实现了芯片引线框架焊点的高效定位指导功效

4、测试工序（Initial Test and Final Test）：颠末普通电器测试及格的产物被标注规格、型号及出厂日期等标签并即可出厂。

此中晶圆处置惩罚工序和晶圆针测工序为前段工序（前道），构装工序、测试工序为后段工序(后道)。

芯片制造

一位从事芯片制造多年的专家这么说：假如单从生产设置装备摆设层面来说，牵强有大概，华为有钱的确可以买到；而假如从种种质料和零部件的底子层，根本不行能。

二、高纯度靶材

上面说到，在晶圆处置惩罚工序必要在硅片上构建元件和电路，而这些电路都是通过将高纯度的金属靶材通过溅射的方法构建的。

可以这么说，溅射靶材是半导体晶圆制造关键焦点的超高难度质料，普通溅射靶材的要求纯度要在5N（99.999%）以上。

环球溅射靶材研制和生产重要会合在美国、日本少数几家公司手中，财产会合度相称高。

以霍尼韦尔（美国）、日矿金属（日本）、东曹（日本）等为代表的溅射靶材生产商据有环球绝大部门市场份额。

国内的溅射靶材市场起步较晚，受制于技能、资金和人才，根本处于范围小、技能低、结构疏散的状态，重要在低端产物范畴举行竞争。

国内最大的半导体芯片用溅射靶材生产商是江丰电子，其重要产物为种种高纯溅射靶材，包罗铝靶、钛靶、钽靶、钨钛靶等。

芯片制造

尤其可见，晶圆制造的背后是一条巨大的技能、人力、质料和零部件提供链，要想完全没有美国的技能掺入，现在大多数科技公司都离不开美国的相干的技能支持，不管是ARM、三星，照旧开始进的光刻机，都拥有大量的美国相干技能授权。

仅从半导体制造环球前五大设置装备摆设厂商来看，美国应用质料（AMA）公司以17.72%市场份额排名第一，美国泛林团体（Lam Research，）以13.4%的市场份额排名第四，美国科磊（KLA-Tencor）以5.19%的份额排名第五，三家合计占了环球36.31%的市场份额。

而AMA、Lam Research、KLA-Tencor和Teradyne笼罩了除光刻机、涂胶显影设置装备摆设之外的绝大多数半导体设置装备摆设。

芯片制造测试台

在2019年前十五泰半导体设置装备摆设厂商的排名当中，另有八家是来自日本的半导体厂商，而它们和美国也有千丝万缕的联络。

晶圆产线设置装备摆设涉及上百种，假如做一个从底层就断绝美国技能，不要说款项本钱华为掏不起，时间本钱上也是华为基础无法包袱的。

2、人才从哪找？

开设晶圆厂，设置装备摆设还好说点，而最紧缺的应该是技能储备，必要大量纯熟有履历的工艺研发、设置装备摆设、产线治理工程师步队。华为本相要从那边去弄一堆纯熟的产线工程师，这难度比买设置装备摆设还高。

实际情形是，中国大学结业的半导体相干专业的本科结业生每年年薪才3~4万，结业后就业能涉及到半导体制造的不敷20%，醒目3年的更少。

就算中芯国际如许的大厂，也有许多人转行去做其他的事变了，终究是在上海，这点钱不提买房了，要养家都伤害。在半导体行业中属于垫底的存在，而对付从着名试验室跳槽而来的博士研发职员，开出的年薪资也不到30万，这一薪资仅相称于台积电的二分之一乃至非常之一。

以是，中芯国际一年的去职率在20%以上，它也被行业人士称为“血汗工场”。

中芯国际人才流失率

依据SMIC颁布的“2018年企业社会责任陈诉”表现：2018年SMIC的员工流失率为22%，是整个行业均匀程度的1.3倍，此中30岁以下员工的流失率最高，占比高达79.3%。

而上海、北京、深圳的员工流失率位居前三，别分为52.2、25.7%、11.7%，

一没有设置装备摆设、二没有人才，华为凭什么年末前投产完全没有美国技能的45nm的芯片生产线。

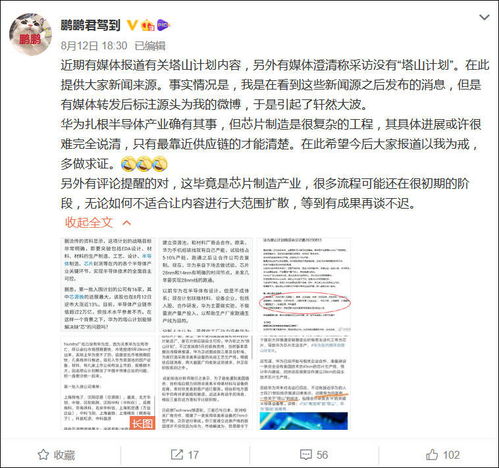

明显，这位自媒体曝光的华为“塔山打算”自己是无法实现的。而蹊跷的是，最早公布该消息的博主已经删除了“塔山打算”相干微博。

而且，华为海思相干人士否定了该消息，称内部没听说“塔山打算”，四周同事均表现不知情。

这件事报告我们，凡事要从客观角度动身，就题目办理题目，不克不及焦急于盲目试图粉碎半导体行业进展纪律。更不要被这些所谓的自媒体大V带了节拍！
